Care sunt dimensiunile unui rulment cu bile cu flanșă tipic?

Hei acolo! În calitate de furnizor de rulmenți cu bile cu flanșă, sunt adesea întrebat despre dimensiunile unui rulment cu bile cu flanșă tipic. Așadar, m-am gândit să împărtășesc câteva informații despre acest subiect.

În primul rând, să înțelegem ce este un rulment cu bile cu flanșă. Un rulment cu bile cu flanșă, cunoscut și ca unitate de rulment cu bile cu flanșă, este un tip de rulment montat. Are o flanșă încorporată care ajută la montarea și alinierea ușoară în diverse aplicații. Rulmenții cu bile cu flanșă sunt utilizați pe scară largă în sistemele de transport, echipamentele de procesare a alimentelor și multe configurații de mașini industriale.

Dimensiuni exterioare

Unul dintre aspectele cheie ale dimensiunilor unui rulment cu bile cu flanșă este profilul său exterior. Diametrul exterior total (OD) al rulmentului poate varia semnificativ în funcție de aplicație și cerințele de sarcină. Pentru aplicații ușoare, cum ar fi sistemele de transport mici într-o fabrică de ambalare, OD poate fi de până la 2 inchi sau aproximativ 50,8 mm. Pe de altă parte, pentru mașinile industriale grele, cum ar fi concasoare mari sau mori, OD poate ajunge până la 12 inchi (aproximativ 304,8 mm) sau chiar mai mult.

Grosimea sau lățimea flanșei joacă, de asemenea, un rol crucial. O flanșă mai largă oferă mai multă stabilitate în timpul montării. De obicei, lățimea flanșei variază de la 0,5 inchi (12,7 mm) pentru rulmenți de dimensiuni mici până la 2 inchi (50,8 mm) pentru cei mai mari. Această lățime ajută la distribuirea uniformă a sarcinii și la prevenirea deplasării rulmentului în timpul funcționării.

Dimensiunea alezajului rulmentului

Dimensiunea alezajului unui rulment cu bile cu flanșă este la fel de importantă. Este diametrul găurii din centrul rulmentului în care este introdus arborele. Pentru proiecte mici de hobby sau motoare de putere redusă, s-ar putea să găsiți rulmenți cu o dimensiune a alezajului de doar 0,25 inchi (6,35 mm). În aplicațiile industriale principale, dimensiunea alezajului se încadrează de obicei în intervalul de la 1 inch (25,4 mm) la 4 inci (101,6 mm). Dimensiuni mai mari ale alezajului sunt utilizate în echipamentele grele unde este necesar un arbore mai gros și mai puternic pentru a gestiona cuplul și sarcina mare.

Configurația flanșei

Există diferite tipuri de configurații de flanșă și fiecare are propriul său set de dimensiuni. Cele mai comune sunt flanșa cu patru șuruburi, flanșa cu două șuruburi și flanșa cu trei șuruburi.

Configurația cu flanșă cu patru șuruburi este foarte populară pentru stabilitatea sa. Cele patru găuri sunt distanțate uniform în jurul flanșei. Distanța dintre centrele găurilor opuse, cunoscută sub numele de diametrul cercului șuruburilor (BCD), variază. Pentru un rulment cu bile standard cu flanșă cu patru șuruburi, utilizat într-un cadru industrial general, BCD poate fi de aproximativ 3 inchi (76,2 mm) pentru rulmenți mai mici și poate ajunge până la 8 inchi (203,2 mm) pentru unitățile mai mari. Puteți consulta mai multe despreUnități de rulment pentru cartuș cu flanșă cu patru șuruburipentru specificații detaliate.

Flanșa cu două șuruburi este adesea folosită în aplicații în care spațiul este o constrângere. BCD pentru o flanșă cu două șuruburi este de obicei mai mic. Poate varia de la 1,5 inchi (38,1 mm) la 4 inchi (101,6 mm). Cele două găuri sunt de obicei aliniate într-un mod care oferă un punct de montare echilibrat pentru rulment.

Flanșa cu trei șuruburi asigură un echilibru bun între stabilitate și cerințele de spațiu. Dispunerea celor trei găuri de pe flanșă are propriul său model unic și BCD poate fi în intervalul de 2 inchi (50,8 mm) până la 6 inci (152,4 mm).

Înălțime și spațiu liber

Înălțimea unității de rulment cu bile cu flanșă este o altă dimensiune de luat în considerare. Înălțimea include grosimea rulmentului, a flanșei și a oricăror componente suplimentare, cum ar fi garnitura sau carcasa. O înălțime tipică poate fi oriunde de la 1,5 inchi (38,1 mm) pentru rulmenți mici și compacti până la 5 inchi (127 mm) pentru unități mai mari și mai complexe.

Jocul intern din rulment este, de asemenea, un factor vital. Afectează performanța rulmentului în diferite condiții de funcționare. Pentru temperaturi și sarcini normale de funcționare, un spațiu liber standard este suficient. Cu toate acestea, în aplicațiile în care există variații semnificative de temperatură sau funcționare la viteză mare, trebuie selectat un spațiu liber specific. Distanța este de obicei măsurată în miimi de inch sau micrometri și poate fi ajustată în timpul procesului de fabricație.

Montare și compatibilitate

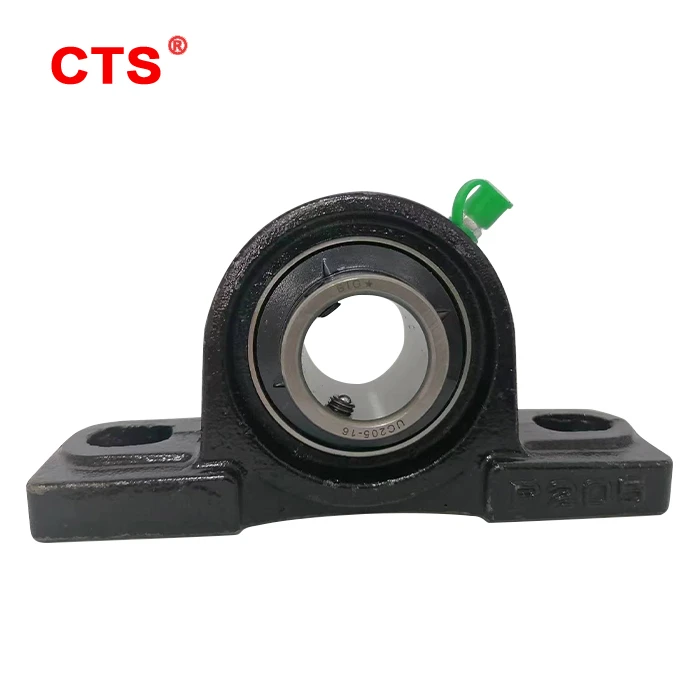

Când vine vorba de montare, dimensiunile rulmentului cu bile cu flanșă trebuie să fie compatibile cu piesele de împerechere. De exemplu, dacă utilizați unRulment de bloc de pernă cu bază solidăîn combinație cu un rulment cu bile cu flanșă, găurile de montare și dimensiunea totală a unităților de rulment ar trebui să se potrivească. Acest lucru asigură alinierea corectă și funcționarea lină a utilajului.

În mod similar, celUnitate de rulment cu flanșă de suportar trebui să fie compatibil cu rulmentul în ceea ce privește dimensiunea și punctele de montare. Montarea incorectă poate duce la uzură prematură, precum și la scăderea performanței rulmentului.

Importanța dimensiunilor corecte

Obținerea dimensiunilor corecte este crucială pentru buna funcționare a rulmentului cu bile cu flanșă. Dacă dimensiunea alezajului este prea mică, poate cauza blocarea arborelui, ceea ce duce la supraîncălzire și deteriorări potențiale ale rulmentului și mașinii. Pe de altă parte, dacă dimensiunea alezajului este prea mare, rulmentul se poate clătina, provocând uzură neuniformă și zgomot în timpul funcționării.

Dimensiunile exterioare și configurația flanșei influențează, de asemenea, ușurința instalării și stabilitatea generală a rulmentului. Un rulment cu bile cu flanșă bine dimensionat asigură distribuirea uniformă a sarcinii, prelungind durata de viață a rulmentului și reducând costurile de întreținere.

Contactați-ne pentru achiziții

Dacă sunteți pe piață pentru rulmenți cu bile cu flanșă, vă putem acoperi. Indiferent dacă aveți nevoie de o dimensiune specifică a alezajului, de o anumită configurație de flanșă sau de dimensiuni personalizate, vă putem oferi produse de înaltă calitate. Echipa noastră de experți vă poate ajuta să alegeți rulmentul potrivit în funcție de cerințele aplicației dumneavoastră. Deci, nu ezitați să contactați pentru discuții privind achizițiile. Suntem aici pentru a ne asigura că obțineți cea mai bună soluție pentru nevoile dvs. de rulmenți.
